مقدمة إلى أزرار لوحة محول التردد: سلسلة Hars SD320

نموذج Hars 320 محول التردد هو جهاز متطور ومتعدد الاستخدامات يستخدم للتحكم في سرعة وأداء المحركات الكهربائية. سيقدمك هذا الدليل إلى تشغيل اللوحة وشرح كيفية إعداد المحطة الطرفية على هذا محول التردد.

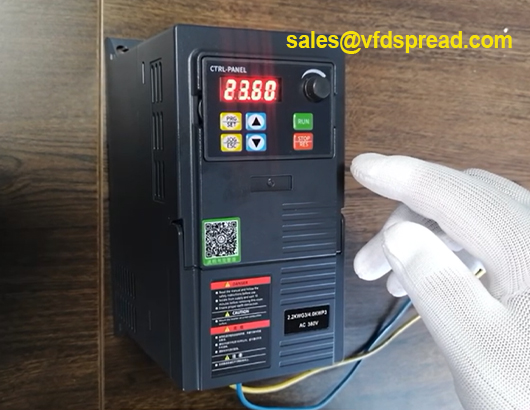

نظرة عامة على لوحة Con Trol

تم تصميم لوحة التحكم في محول تردد نموذج HARS 320 لسهولة الاستخدام والكفاءة. في لمحة ، ستلاحظ المكونات الرئيسية التالية:

• العرض الرقمي:

  تعرض الشاشة معلمات وأوضع مختلفة. عند وميض الأرقام ، فإنه يشير إلى أن المحول في وضع الاستعداد.




• مقبض (أعلى يمين):

  هذا المقبض متعدد الوظائف. يستخدم في المقام الأول لضبط تردد وسرعة المحرك.




• الزر الأخضر:

  يستخدم هذا الزر لبدء المحرك.




• زر أحمر:

  يستخدم هذا الزر لإيقاف المحرك.




• زر PRG:

  يتم استخدام زر 'prg ' لإدخال صفحة الإعدادات ، مما يتيح لك تكوين المعلمات المختلفة.







إعداد محطة محطة

لإنشاء بدء تشغيل المحطة الطرفية على محول تردد نموذج Hars 320 ، اتبع هذه الخطوات:

1. أدخل وضع الاستعداد:

   عندما تقوم بدورة أول محول ، ستلاحظ أن الأرقام الموجودة على الشاشة تومض ، مما يشير إلى أن الجهاز في وضع الاستعداد.




2. ضبط التردد والسرعة:

   استخدم المقبض في الجزء العلوي الأيمن لضبط التردد والسرعة وفقًا لمتطلباتك.




3. بدء المحرك:

   اضغط على الزر الأخضر لبدء المحرك. سيبدأ المحرك في الجري بالتردد الذي حددته.




4. إيقاف المحرك:

   اضغط على الزر الأحمر لإيقاف المحرك. ستعود الشاشة إلى الأرقام الوامضة ، مما يشير إلى أنه يعود في وضع الاستعداد.




عملية الإعداد التفصيلية

لتعيين وظيفة بدء التشغيل ، تحتاج إلى ضبط معلمات محددة في قائمة الإعدادات. إليك كيف يمكنك أن تفعل ذلك:

1. إدخال صفحة الإعدادات:

   اضغط على زر 'prg '. ستظهر الشاشة 'do ، ' مما يشير إلى أنك أدخلت وضع الإعدادات.




2. التنقل في القائمة:

   استخدم 'up key ' للتنقل من خلال القائمة حتى تجد 'f0. '




3. المعلمات إعداد:

   اضغط على 'prg ' مرة أخرى لإدخال صفحة الإعدادات لـ 'f0. ' استخدم 'up key ' لتغيير قيمة المعلمة إلى 2.




4. ضبط الموضع الوامض:

   يتيح لك الزر الأخضر ضبط موضع الوامضة على الشاشة. الموضع الذي وامض هو الموضع الذي يمكنك تعيين المعلمات. في الوقت الحالي ، لا تحتاج إلى ضبط هذا.




5. تأكيد الإعدادات:

   اضغط 'prg ' لتأكيد الإعدادات الخاصة بك. استخدم 'up key ' لتعيين القيمة على 1 واضغط 'prg ' مرة أخرى للتأكيد.




6. العودة إلى القائمة الرئيسية:

   ستظهر العرض 'f0.03 ، ' مما يشير إلى أنك قد قمت بتعيين 'f0.02 ' إلى 1 ، مع إكمال إعداد بدء التشغيل. اضغط على زر 'Gog ' للعودة إلى القائمة الرئيسية.







التطبيق والفوائد العملية

تم تصميم محول تردد نموذج HARS 320 لتزويد المستخدمين بطريقة موثوقة وفعالة للتحكم في سرعة المحرك. باتباع عملية الإعداد ، يمكن للمستخدمين تخصيص أداء المحول لتلبية الاحتياجات المحددة ، وضمان التشغيل الأمثل في مختلف التطبيقات.

1. سهولة الاستخدام:

   يجعل التصميم البديهي لطائرة التحكم من السهل على المستخدمين ضبط الإعدادات والتحكم في المحرك دون الحاجة إلى معرفة تقنية واسعة النطاق.




2. المرونة:

   تتيح القدرة على ضبط المعلمات وضبطها للمستخدمين تخصيص أداء المحول بمتطلباتهم المحددة ، سواء كان ذلك للآلات الصناعية أو أنظمة HVAC أو التطبيقات الأخرى.




3. كفاءة:

   باستخدام محول التردد ، يمكن للمستخدمين تحسين أداء المحرك ، مما يؤدي إلى توفير الطاقة وتقليل التكاليف التشغيلية.




الميزات المتقدمة والتخصيص

يوفر محول تردد نموذج HARS 320 العديد من الميزات المتقدمة التي تعزز وظائفها وسهولة الاستخدام:

1. وظائف قابلة للبرمجة:

   يمكن للمستخدمين برمجة وظائف مختلفة لأتمتة العمليات وتحسين الكفاءة. يتضمن ذلك إعداد أوضاع تشغيل مختلفة ، مثل السرعة الثابتة أو السرعة المتغيرة ، بناءً على احتياجات التطبيق.




2. ميزات السلامة:

   يشتمل المحول على ميزات السلامة مثل حماية الحمل الزائد ، وحماية الجهد الزائد ، وحماية الدائرة القصيرة ، وضمان تشغيل آمن وموثوق.




3. التشخيص والمراقبة:

   توفر الشاشة الرقمية معلومات في الوقت الفعلي عن حالة المحول ، مما يسمح للمستخدمين بمراقبة الأداء وتشخيص المشكلات بسرعة. هذا يساعد في الحفاظ على كفاءة النظام ومنع التوقف عن العمل.







التطبيقات المشتركة

يستخدم محول تردد نموذج HARS 320 على نطاق واسع في مختلف الصناعات بسبب تنوعه وموثوقيته. تشمل بعض التطبيقات الشائعة:

1. الآلات الصناعية:

   يتم استخدام المحول للتحكم في سرعة وعزم الدوران من الآلات الصناعية ، وتحسين الإنتاجية والكفاءة.




2. أنظمة HVAC:

   في أنظمة التدفئة والتهوية وتكييف الهواء ، يساعد المحول في تنظيم سرعة المشجعين والمضخات ، مما يؤدي إلى تحسين استهلاك الطاقة.




3. أنظمة الطاقة المتجددة:

   يتم استخدام المحول في أنظمة الطاقة المتجددة للتحكم في سرعة توربينات الرياح وأنظمة تتبع الألواح الشمسية ، مما يزيد من توليد الطاقة.




استكشاف الأخطاء وإصلاحها والصيانة

تعد الصيانة واستكشاف الأخطاء وإصلاحها أمرًا ضروريًا لضمان طول العمر وأداء محول التردد. فيما يلي بعض النصائح:

1. عمليات تفتيش منتظمة:

   إجراء عمليات تفتيش منتظمة للتحقق من علامات البلى ، مثل الاتصالات الفضفاضة أو المكونات التالفة.




2. تنظيف:

   حافظ على نظافة المحول وخالية من الغبار والحطام ، والتي يمكن أن تؤثر على أدائها.




3. تحديثات البرامج الثابتة:

   تأكد من أن البرامج الثابتة محدثة للاستفادة من أحدث الميزات والتحسينات.




4. الدعم الفني:

   إذا واجهت مشكلات لا يمكن حلها من خلال استكشاف الأخطاء وإصلاحها الأساسية ، فاتصل بالدعم الفني للشركة المصنعة للمساعدة.




خاتمة

يعد محول تردد نموذج HARS 320 أداة قوية ومرنة للتحكم في سرعة المحرك وتحسين الأداء في التطبيقات المختلفة. من خلال فهم تشغيل اللوحة واتباع تعليمات الإعداد ، يمكن للمستخدمين الاستفادة الكاملة من إمكانات المحول لتحقيق تحكم فعال وموثوق في المحرك. سيضمن الصيانة المنتظمة والالتزام بإرشادات السلامة الأداء طويل الأمد وزيادة فوائد محول التردد المتقدم هذا.
