El modelo HARS 320 El convertidor de frecuencia es un dispositivo sofisticado y versátil utilizado para controlar la velocidad y el rendimiento de los motores eléctricos. Esta guía le presentará la operación del panel y explicará cómo configurar el inicio de la terminal en este convertidor de frecuencia.

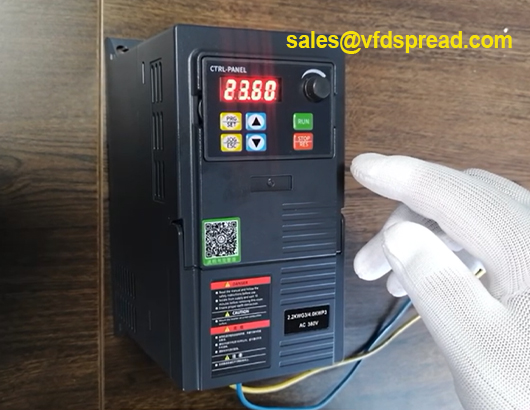

Descripción general del panel Con Trol
El panel de control del convertidor de frecuencia del modelo HARS 320 está diseñado para facilitar el uso y la eficiencia. De un vistazo, notará los siguientes componentes clave:
Pantalla digital:
La pantalla muestra varios parámetros y estados. Cuando los dígitos están parpadeando, indica que el convertidor está en modo de espera.
Perilla (arriba a la derecha):
Esta perilla es multifuncional. Se usa principalmente para ajustar la frecuencia y la velocidad del motor.
Botón verde:
Este botón se usa para iniciar el motor.
Botón rojo:
Este botón se usa para detener el motor.
Botón PRG:
El botón 'PRG ' se usa para ingresar a la página Configuración, lo que le permite configurar varios parámetros.
Configuración de arranque terminal
Para configurar el arranque terminal en el convertidor de frecuencia del modelo HARS 320, siga estos pasos:
Ingrese el modo de espera:
Cuando primero encienda el convertidor, notará que los dígitos en la pantalla están parpadeando, lo que indica que el dispositivo está en modo de espera.
Ajuste la frecuencia y la velocidad:
Use la perilla en la parte superior derecha para ajustar la frecuencia y la velocidad de acuerdo con sus requisitos.
Comenzar el motor:
Presione el botón verde para iniciar el motor. El motor comenzará a funcionar a la frecuencia que ha establecido.
Detener el motor:
Presione el botón rojo para detener el motor. La pantalla volverá a dígitos intermitentes, lo que indica que está de vuelta en modo de espera.
Proceso de configuración detallado
Para establecer la función de inicio del terminal, debe ajustar parámetros específicos dentro del menú Configuración. Así es como puedes hacerlo:
Ingresando la página de configuración:
Presione el botón 'PRG '. La pantalla mostrará 'do', indicando que ha ingresado al modo de configuración.
Navegar por el menú:
Use la 'Key up ' para navegar a través del menú hasta que encuentre 'f0. '
Parámetros de configuración:
Presione 'prg ' nuevamente para ingresar a la página de configuración para 'f0. ' Use la tecla 'up ' para cambiar el valor del parámetro a 2.
Ajuste de la posición intermitente:
El botón verde le permite ajustar la posición intermitente en la pantalla. La posición que está parpadeando es la que puede establecer parámetros. Por ahora, no necesitas ajustar esto.
Confirmación de configuración:
Presione 'PRG ' para confirmar su configuración. Use la tecla 'Up ' para establecer el valor en 1 y presione 'PRG ' nuevamente para confirmar.
Volver al menú principal:
La pantalla mostrará 'f0.03, ' indicando que ha establecido con éxito 'f0.02 ' a 1, completando la configuración de inicio del terminal. Presione el botón 'gog ' para volver al menú principal.
Aplicación práctica y beneficios
El convertidor de frecuencia del modelo HARS 320 está diseñado para proporcionar a los usuarios una forma confiable y eficiente de controlar la velocidad del motor. Siguiendo el proceso de configuración, los usuarios pueden personalizar el rendimiento del convertidor para satisfacer las necesidades específicas, asegurando una operación óptima en varias aplicaciones.
Facilidad de uso:
El diseño intuitivo del panel de control facilita a los usuarios ajustar la configuración y controlar el motor sin necesidad de un amplio conocimiento técnico.
Flexibilidad:
La capacidad de establecer y ajustar los parámetros permite a los usuarios adaptar el rendimiento del convertidor a sus requisitos específicos, ya sea para maquinaria industrial, sistemas HVAC u otras aplicaciones.
Eficiencia:
Al usar el convertidor de frecuencia, los usuarios pueden optimizar el rendimiento del motor, lo que lleva a ahorros de energía y costos operativos reducidos.
Características avanzadas y personalización
El convertidor de frecuencia del modelo HARS 320 ofrece varias características avanzadas que mejoran su funcionalidad y usabilidad:
Funciones programables:
Los usuarios pueden programar varias funciones para automatizar los procesos y mejorar la eficiencia. Esto incluye configurar diferentes modos de operación, como velocidad constante o velocidad variable, basada en las necesidades de la aplicación.
Características de seguridad:
El convertidor incluye características de seguridad como protección contra sobrecarga, protección contra sobretensión y protección contra cortocircuitos, garantizando una operación segura y confiable.
Diagnóstico y monitoreo:
La pantalla digital proporciona información en tiempo real sobre el estado del convertidor, lo que permite a los usuarios monitorear el rendimiento y diagnosticar problemas rápidamente. Esto ayuda a mantener la eficiencia del sistema y prevenir el tiempo de inactividad.
Aplicaciones comunes
El convertidor de frecuencia del modelo HARS 320 se usa ampliamente en varias industrias debido a su versatilidad y confiabilidad. Algunas aplicaciones comunes incluyen:
Maquinaria industrial:
El convertidor se utiliza para controlar la velocidad y el par de las máquinas industriales, mejorando la productividad y la eficiencia.
Sistemas HVAC:
En los sistemas de calefacción, ventilación y aire acondicionado, el convertidor ayuda a regular la velocidad de los ventiladores y las bombas, optimizando el consumo de energía.
Sistemas de energía renovable:
El convertidor se utiliza en sistemas de energía renovable para controlar la velocidad de las turbinas eólicas y los sistemas de seguimiento de paneles solares, maximizando la generación de energía.
Solución de problemas y mantenimiento
El mantenimiento adecuado y la solución de problemas son esenciales para garantizar la longevidad y el rendimiento del convertidor de frecuencia. Aquí hay algunos consejos:
Inspecciones regulares:
Realice inspecciones regulares para verificar los signos de desgaste, como conexiones sueltas o componentes dañados.
Limpieza:
Mantenga al convertidor limpio y libre de polvo y escombros, lo que puede afectar su rendimiento.
Actualizaciones de firmware:
Asegúrese de que el firmware esté actualizado para beneficiarse de las últimas características y mejoras.
Apoyo técnico:
Si se encuentra con problemas que no pueden resolverse mediante la resolución básica de problemas, comuníquese con el soporte técnico del fabricante para obtener asistencia.
Conclusión
El convertidor de frecuencia del modelo HARS 320 es una herramienta potente y flexible para controlar la velocidad del motor y optimizar el rendimiento en varias aplicaciones. Al comprender la operación del panel y seguir las instrucciones de configuración, los usuarios pueden aprovechar completamente las capacidades del convertidor para lograr un control de motor eficiente y confiable. Mantenimiento regular y adherencia a las pautas de seguridad garantizarán un rendimiento duradero y maximizarán los beneficios de este convertidor de frecuencia avanzado.
