Explicação dos parâmetros e métodos de fiação para a série VFD -HARS SD320

Ajustando os parâmetros do inversor

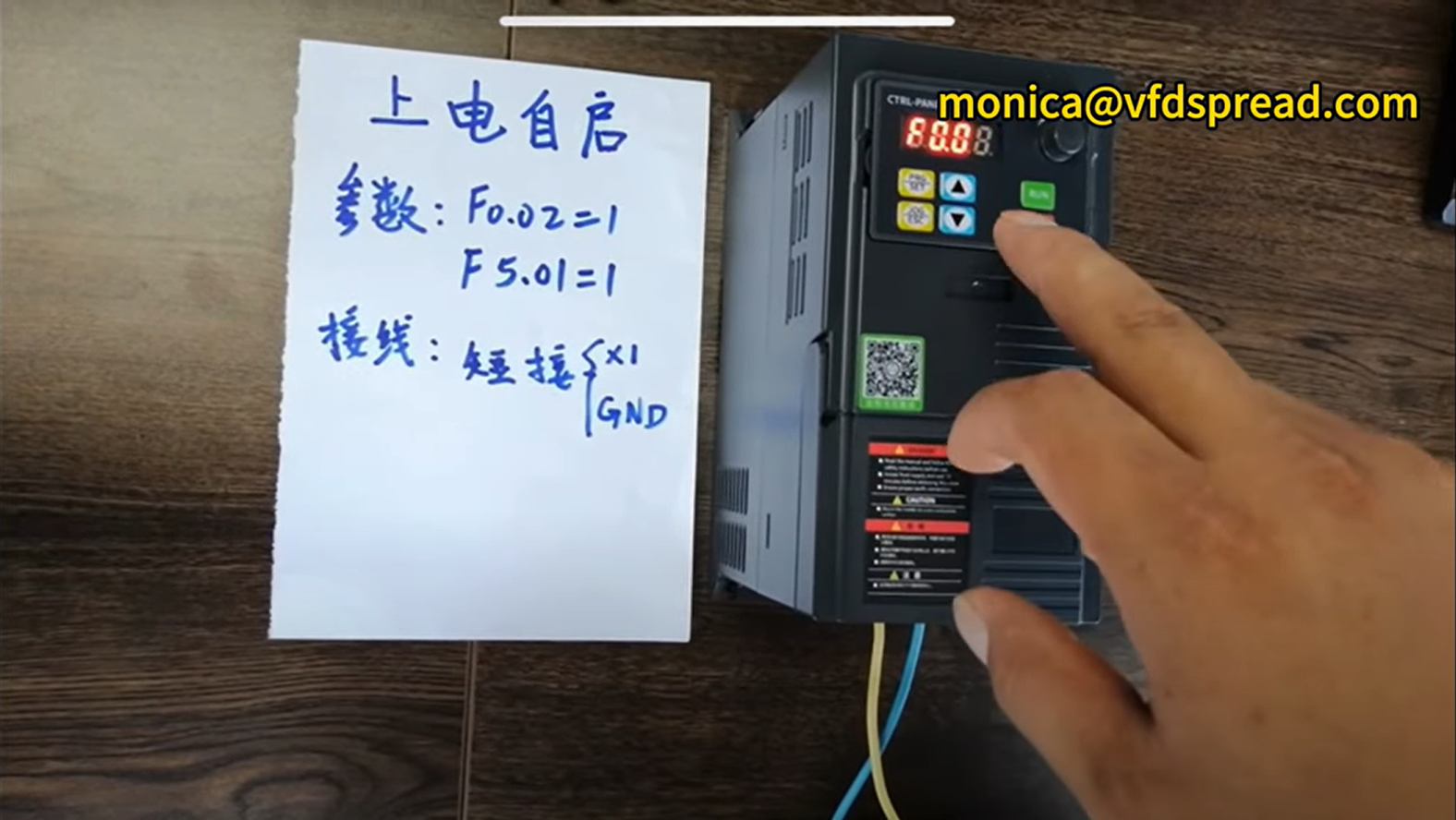

Etapa 1: Ajustando o parâmetro 'f0.02 ' a 1

1.


   Digite a página de ajuste do parâmetro:




• Pressione o botão 'Prg ' para inserir a página de ajuste do parâmetro. A tela agora deve mostrar 'd '.

2.


   Navegue para 'f ' Grupo:




• Use os botões para cima e para baixo para navegar até que 'f ' seja exibido na tela.

3.


   Access 'F0 ' Grupo:




• Depois que 'f ' for exibido, ele provavelmente mostrará 'f0 ' como o primeiro grupo. Pressione o botão 'Prg ' para inserir este grupo.

4.


   Localize o parâmetro 'f0.02 ':




• Use o botão UP para percorrer os parâmetros até chegar a 'f0.02 '.

5.


   Ajuste o parâmetro 'f0.02 ':




• Pressione 'Prg ' para selecionar 'f0.02 '. O valor atual agora deve ser exibido.

• Pressione o botão UP para alterar o valor de 0 para 1.

• Pressione 'Prg ' para confirmar o novo valor.

Etapa 2: Ajustando o parâmetro 'F5.01 ' para 1

1.


   Navegue para 'f5 ' Grupo:




• Depois de confirmar 'f0.02 ', use os botões para cima e para baixo para encontrar o grupo 'f5 '.

• Pressione 'Prg ' para entrar no grupo 'f5 '.

2.


   Localize o parâmetro 'f5.01 ':




• Use o botão UP para rolar até chegar a 'f5.01 '.

3.


   Ajuste o parâmetro 'f5.01 ':




• Pressione 'Prg ' para selecionar 'f5.01 '. O valor atual agora deve ser exibido.

• Pressione o botão UP para alterar o valor para 1.

• Pressione 'Prg ' para confirmar o novo valor.

4.


   Modo de ajuste de parâmetro de saída:




• Depois que 'f5.01 ' estiver definido como 1, a tela mostrará 'f5.02 '.

• Para sair do modo de ajuste do parâmetro, pressione o botão 'Jog ' para retornar à interface inicial.

Ligando o inversor

1.


   Configuração de fiação:




• Conecte o terminal 'x1 ' a 'gnd ' (terra). Garanta uma conexão segura e adequada para evitar problemas elétricos.

2.


   Ciclo de energia:




• Desligue a energia para o inversor para fazer as conexões de fiação com segurança.

• Depois de concluir a fiação, ligue a energia novamente.

3.


   Operação de verificação:




• Quando a energia estiver de volta, verifique os dados de exibição para garantir que o inversor tenha começado com sucesso.




Explicação detalhada

Os inversores são componentes essenciais em vários sistemas elétricos. A configuração e a fiação adequadas dos parâmetros são cruciais para a operação efetiva do inversor. Aqui está uma análise mais aprofundada de cada etapa envolvida:

Ajuste do parâmetro

Os parâmetros do inversor são configurações que controlam seu comportamento e desempenho. É necessário ajustar esses parâmetros para adaptar a operação do inversor a requisitos específicos.

1.


   Inserindo o modo de ajuste de parâmetro:




• O botão 'Prg ' é usado para acessar o modo de ajuste de parâmetro. Este modo permite modificar as configurações do inversor.

2.


   Navegando através de parâmetros:




• Os inversores normalmente possuem grupos de parâmetros categorizados em diferentes títulos, como 'f ' para configurações relacionadas à frequência.

• O uso dos botões para cima e para baixo ajuda a navegar por esses grupos e parâmetros individuais.

3.


   Definir parâmetros específicos:




• Ajustando 'f0.02 ' a 1 pode estar relacionado a uma função específica, como permitir um recurso ou definir um modo de operação específico.

• Da mesma forma, 'f5.01 ' definido como 1 poderia corresponder a outra configuração específica crucial para a operação do inversor.

4.


   Confirmando mudanças:




• É essencial confirmar cada alteração pressionando o botão 'prg ' após definir o valor desejado. Esta ação salva a nova configuração de parâmetros.

Processo de fiação

A fiação do inversor garante corretamente que ele funcione como pretendido e evite possíveis falhas ou riscos.

1.


   Terminais de conexão:




• Terminal 'X1 ' precisa ser curto para 'gnd '. Essa conexão pode ser necessária para permitir uma entrada específica ou definir um campo de referência.

2.


   Precauções de segurança:




• Sempre desligue a energia antes de fazer alterações na fiação para evitar choques elétricos ou danos ao inversor.

3.


   Ligando:




• Depois de concluir a fiação, ligue a energia novamente. O inversor deve inicializar e começar a operar de acordo com os parâmetros recém -definidos.

4.


   Verificação:




• Verifique a tela ou indicadores do inversor para verificar se ele começou corretamente e está operando como esperado.

Conclusão

Ajustando os parâmetros e a fiação de um inversor são tarefas críticas que exigem atenção cuidadosa aos detalhes. Seguir as etapas corretas garante que o inversor opere de maneira eficiente e segura. Seja para aplicações industriais, sistemas de energia renovável ou outros usos, a compreensão desses procedimentos é essencial para manter o desempenho e a confiabilidade ideais.
