VFD -HARS SD320 serisi için parametrelerin ve kablolama yöntemlerinin açıklaması

İnvertör parametrelerini ayarlama

Adım 1: parametreyi ayarlama 'f0.02 ' ila 1

1.


   Parametre Ayarlama sayfasını girin:




• Parametre Ayarlama sayfasını girmek için 'prg ' düğmesine basın. Ekran şimdi 'd ' gösterilmelidir.

2.


   'F ' grubuna gidin:




• Ekranda 'f ' görüntülenene kadar gezinmek için yukarı ve aşağı düğmeleri kullanın.

3.


   Access 'F0 ' Grubu:




• 'F ' görüntülenen bir kez, muhtemelen ilk grup olarak 'f0 ' gösterecektir. Bu gruba girmek için 'prg ' düğmesine basın.

4.


   Parametreyi bulun 'f0.02 ':




• 'F0.02 ' a ulaşana kadar parametrelerde gezinmek için UP düğmesini kullanın.

5.


   Parametreyi ayarlayın 'f0.02 ':




• 'F0.02 ' seçmek için 'prg ' tuşuna basın. Geçerli değer şimdi görüntülenmelidir.

• Değeri 0'dan 1'e değiştirmek için yukarı düğmesine basın.

• Yeni değeri onaylamak için 'prg ' tuşuna basın.

Adım 2: parametreyi ayarlama 'f5.01 ' ila 1

1.


   'F5 ' grubuna gidin:




• 'F0.02 ' i onayladıktan sonra, 'f5 ' grubunu bulmak için yukarı ve aşağı düğmeleri kullanın.

• 'F5 ' grubuna girmek için 'prg ' tuşuna basın.

2.


   Parametreyi bulun 'f5.01 ':




• 'F5.01 ' a ulaşana kadar kaydırmak için yukarı düğmesini kullanın.

3.


   Parametreyi ayarlayın 'f5.01 ':




• 'F5.01 ' seçmek için 'prg ' tuşuna basın. Geçerli değer şimdi görüntülenmelidir.

• Değeri 1 olarak değiştirmek için yukarı düğmesine basın.

• Yeni değeri onaylamak için 'prg ' tuşuna basın.

4.


   Çıkış Parametresi Ayarlama Modu:




• 'F5.01 ' 1 olarak ayarlandığında, ekran 'f5.02 ' gösterilecektir.

• Parametre ayar modundan çıkmak için, başlangıç ​​arayüzüne dönmek için 'jog ' düğmesine basın.

İnvertörün kablolanması

1.


   Kablolama Yapılandırması:

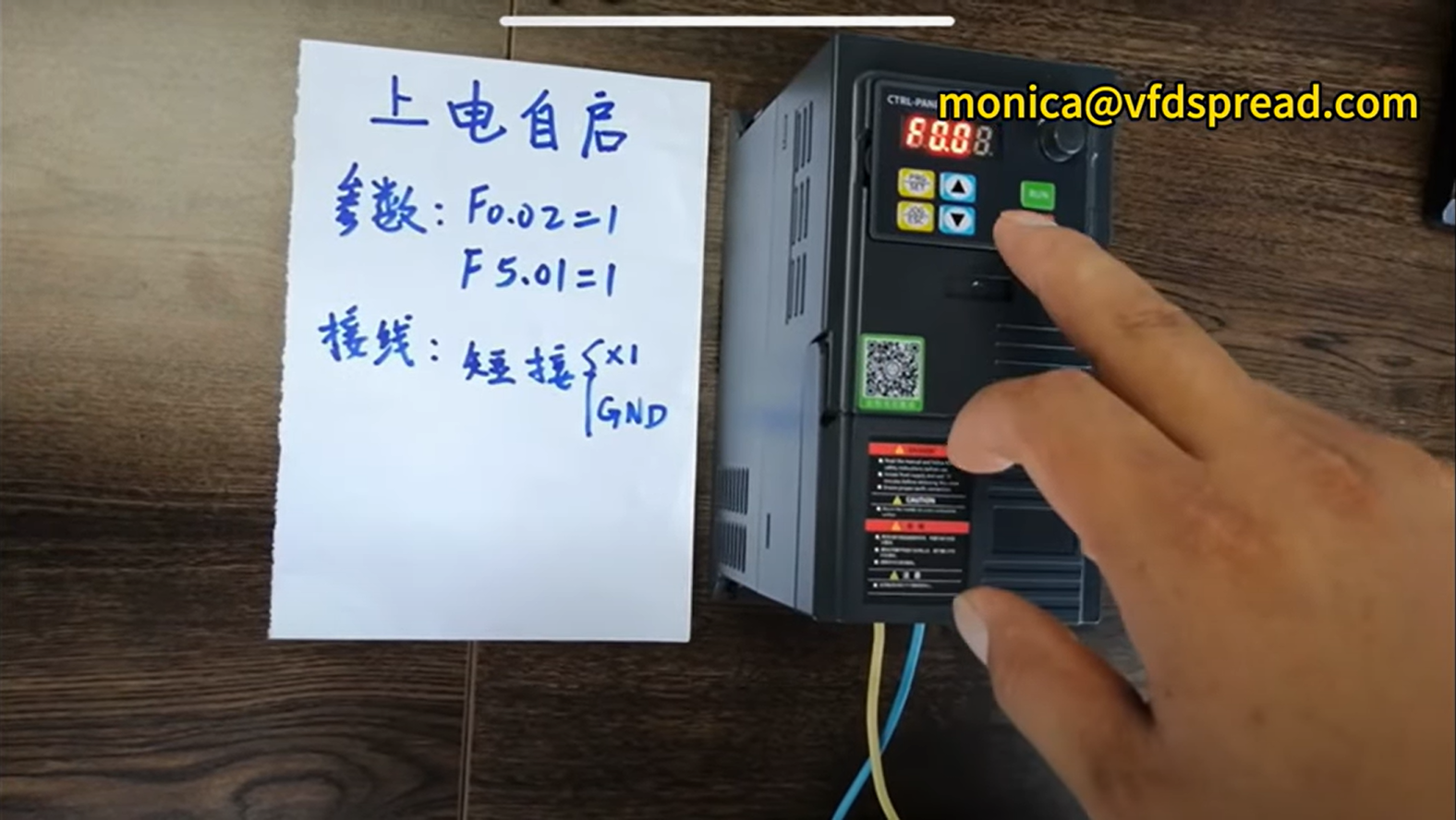

• Terminali 'x1 ' to 'gnd ' (zemin) bağlayın. Herhangi bir elektrik sorununu önlemek için güvenli ve uygun bir bağlantı sağlayın.

2.


   Güç döngüsü:




• Kablo bağlantılarını güvenli bir şekilde yapmak için kullanıcıcıya gücü kapatın.

• Kabloları tamamladıktan sonra gücü tekrar açın.

3.


   Kontrol işlemi:




• Güç tekrar açıldıktan sonra, invertörün başarılı bir şekilde başladığından emin olmak için ekran verilerini kontrol edin.




Ayrıntılı açıklama

İnvertörler çeşitli elektrik sistemlerinde temel bileşenlerdir. İnvertörün etkili çalışması için uygun parametre ayarı ve kablolama çok önemlidir. İşte ilgili her adıma daha derinlemesine bir bakış:

Parametre ayarı

İnvertörün parametreleri, davranışını ve performansını kontrol eden ayarlardır. İnvertörün işlemini belirli gereksinimlere göre uyarlamak için bu parametrelerin ayarlanması gerekir.

1.


   Parametre Ayarlama Modu Girme:




• Parametre ayar moduna erişmek için 'prg ' düğmesi kullanılır. Bu mod, invertörün ayarlarını değiştirmenizi sağlar.

2.


   Parametrelerde gezinme:




• İnvertörler tipik olarak frekansla ilgili ayarlar için 'f ' gibi farklı başlıklar altında kategorize edilmiş parametre gruplarına sahiptir.

• Yukarı ve aşağı düğmeleri kullanmak, bu gruplarda ve ayrı parametrelerde gezinmeye yardımcı olur.

3.


   Belirli parametrelerin ayarlanması:




• 'F0.02 ' ila 1 ayarlaması, bir özelliği etkinleştirmek veya belirli bir çalışma modunu ayarlamak gibi belirli bir işlevle ilgili olabilir.

• Benzer şekilde, 'f5.01 ' 1 olarak ayarlanmış, invertörün işlemi için çok önemli başka bir ayağa karşılık gelebilir.

4.


   Değişiklikleri Onaylama:




• İstenen değeri ayarladıktan sonra 'prg ' düğmesine basarak her değişikliği doğrulamak önemlidir. Bu eylem yeni parametre ayarını kaydeder.

Kablolama işlemi

İnvertörün kablolanması, amaçlandığı gibi işlev görmesini sağlar ve potansiyel arızalar veya tehlikelerden kaçınır.

1.


   Terminalleri Bağlamak:




• Terminal 'x1 ' 'gnd ' olarak kısa devre yapılması gerekir. Bu bağlantı, belirli bir girişi etkinleştirmek veya bir referans zemini ayarlamak için gerekli olabilir.

2.


   Güvenlik Önlemleri:




• Elektrik şokunu veya invertörün hasarını önlemek için herhangi bir kablo değişikliği yapmadan önce her zaman gücü kapatın.

3.


   Güçleniyor:




• Kabloları tamamladıktan sonra gücü tekrar açın. İnvertör yeni ayarlanan parametrelere göre başlatılmalı ve çalışmaya başlamalıdır.

4.


   Doğrulama:




• Doğru başladığını ve beklendiği gibi çalıştığını doğrulamak için invertörün ekranını veya göstergelerini kontrol edin.

Çözüm

Parametreleri ayarlamak ve bir invertörün kablolanması, detaylara dikkat edilmesini gerektiren kritik görevlerdir. Doğru adımları takip etmek, invertörün verimli ve güvenli bir şekilde çalışmasını sağlar. Endüstriyel uygulamalar, yenilenebilir enerji sistemleri veya diğer kullanımlar için, bu prosedürleri anlamak, optimum performans ve güvenilirliği korumanın anahtarıdır.
